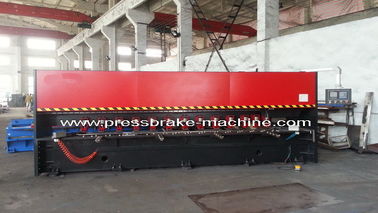

Máy phay rãnh V Máy phay rãnh V / Máy phay CNC thép nhẹ
cung cấp máy tạo rãnh chữ V, máy tạo rãnh chữ V, máy cắt chữ V, máy tạo rãnh chữ V kim loại, máy tạo rãnh CNC
Đặc điểm máy:
Máy tạo rãnh SBC V được sử dụng để tạo rãnh trên tấm kim loại để
Có được góc cạnh sắc nét sau khi uốn, máy sử dụng vít bóng chính xác
và hướng dẫn tuyến tính như cách truyền của nó, và có độ chính xác gia công cao, vì vậy nó
đặc biệt quan trọng đối với các sản phẩm cao cấp. Cấu trúc này được sử dụng phổ biến
trên các thiết bị có liên quan ở nước ngoài.
máy Grooving chịu sự điều khiển ba trục. Trục X của nó (theo chiều dọc
chuyển động của giá dao), trục Y (chuyển động ngang của bộ phận cho ăn phía sau) và
trục Z (chuyển động thẳng đứng của giá dao) đều chịu sự điều khiển của servo, nó có thể nhận ra
gia công hoàn toàn tự động sau khi tham số được thiết lập để cải thiện độ chính xác của rãnh.
vít bóng vận chuyển là cấu trúc đa luồng với gia công chính xác.
Đó là nhân vật có nhiều điểm chịu lực, phân phối ứng suất hợp lý và
hệ thống drive.cl Kẹp đáng tin cậy thông qua hệ thống thủy lực để lái xe, áp lực lớn,
lực buộc chặt đáng tin cậy. Giảm tiếng ồn và tiêu thụ năng lượng nhỏ.
bộ phận cho ăn phía sau được điều khiển bởi cấu trúc trục vít đôi và bề mặt của nó
có độ chính xác định vị cao.
cách thức của giá dao được làm bằng gang. nó có khả năng chống mài mòn
và có chức năng sửa chữa để kéo dài tuổi thọ.
chương trình NC được thiết kế hợp lý và dễ học để học. thiết bị
có thể nhận ra gia công tự động sau khi các tham số là đầu vào. có nhiều
biện pháp bảo vệ lồng vào nhau để vận hành an toàn.
chào mừng liên hệ với chúng tôi:
wxmacheries@163.com
WhatsApp: +86 13961729519
Skype: zouqicheng
QQ: 2308574039
Dịch vụ của chúng tôi:
Trước khi giao hàng, chúng tôi sẽ cài đặt và điều chỉnh máy, chạy thử
giữ cho mọi thứ diễn ra tốt đẹp. Khi máy đã sẵn sàng trong nhà máy của khách hàng,
nếu bạn cần sự giúp đỡ của chúng tôi, chúng tôi có thể sắp xếp kỹ sư của chúng tôi đến nhà máy của bạn, để giúp đỡ
và dạy nhân viên của bạn cách vận hành máy.
Bảo hành là 1 năm. Trong khoảng thời gian, nếu máy bị hỏng do chất lượng của nó
vấn đề, chúng tôi có thể gửi các bộ phận điện miễn phí.
Tính năng, đặc điểm
Toàn bộ thân máy được hàn bằng thép tấm có độ bền cao và nhỏ
biến dạng.
CNC tự động làm việc
Tự động kẹp và nới lỏng
Blade di chuyển trong khi các công việc tấm vẫn ở vị trí của nó, vì vậy tiết kiệm không gian
Thay đổi nhanh chóng lưỡi
Ba bộ lưỡi dao làm việc cùng nhau để tiết kiệm thời gian
Cánh tay hỗ trợ xuống phía trước cho các tác phẩm dài
Động cơ servo để đảm bảo độ chính xác cao
Ít tiếng ồn và hiệu suất cao
Linh kiện và bộ phận:
hệ thống điều khiển: hệ thống HUST H4C
cáp truyền thông: IGS Đức
động cơ servo: thương hiệu DETA Taiwang
công tắc lân cận: OMRON Nhật Bản
hướng dẫn lăn tuyến tính: HIWING Taiwang
vít bóng: HINWING Taiwang
xe máy: SEW Đức
bộ khí nén: AIRTAC Đức
hệ thống làm mát: Beiqier Geramny
biến tần: DELTA Taiwang
hợp kim balde: hàn quốc
Ngày kỹ thuật:
Tối đa. chiều rộng của tấm khía | 1250mm | ||
Tối đa. chiều dài của tấm khía | 4000mm | ||
Tối đa. độ dày của tấm khía | 3 mm | ||
Các tối thiểu độ dày của tấm khía | 0,6mm | ||
Tối đa. khoảng cách của đơn vị cho ăn phía sau | 1200mm | ||
Các tối thiểu đơn vị phía trước và phía sau di chuyển đơn vị cho ăn phía sau | 0,01mm | ||
Tối đa. tốc độ của đơn vị cho ăn phía sau | 800-2000mm / phút | ||
Tối đa. khoảng cách lên xuống di chuyển cho giá dao | 100mm | ||
Các tối thiểu đơn vị di chuyển lên và xuống cho giá dao | 0,01mm | ||
Tối đa. khoảng cách di chuyển trái và phải cho giá dao | 4300mm | ||
Tối đa. tốc độ di chuyển cho giá dao | 60mm / phút | ||
Lỗi thẳng dài 4000mm | ± 0,10mm | ||
Độ chính xác định vị | ± 0,05mm | ||
Các tính năng của danh sách sản phẩm máy rãnh GBC V | |||
Mô hình | Kích thước tổng thể | ||
1 | 1220X3200 | 4800x2200x2100mm | |
2 | 1220x4000 | 5600x2200x2100mm | |
3 | 1220x5000 | 6600x2200x2100mm |
