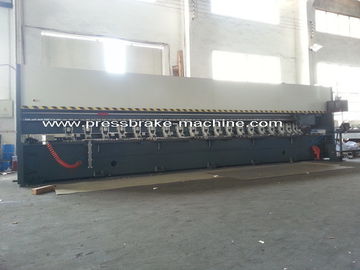

Stanless Steel CNC V Grooving Machine Foot Foot Notch 6100mm Dài phôi

Stanless Steel CNC V Grooving Machine Foot Foot Notch 6100mm Dài phôi

  • Điểm nổi bật

    máy tạo rãnh cnc

    ,

    máy tạo rãnh kim loại

  • Tên
    Máy xẻ rãnh CNC V / Máy tạo rãnh chữ V
  • tải container
    Tiếp viên 40'HQ
  • Mô hình
    gbc-1250/6100
  • Bộ điều khiển
    màn hình cảm ứng DTC-660
  • rang đo trở lại
    20-800mm
  • Vật chất
    12MovSi
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    JQ
  • Chứng nhận
    CE
  • Số mô hình
    BC05K-1250/6100
  • Số lượng đặt hàng tối thiểu
    Tối thiểu 1 bộ
  • chi tiết đóng gói
    pallet sắt và hộp đựng bằng gỗ :, 40'GPx1
  • Thời gian giao hàng
    30 ngày
  • Khả năng cung cấp
    5 bộ mỗi tháng

Stanless Steel CNC V Grooving Machine Foot Foot Notch 6100mm Dài phôi

Stanless Steel V Grooving Machine Foot Foot Notch 6100mm Dài phôi

Máy tạo rãnh chữ V, Máy tạo rãnh chữ V, Máy cắt chữ V, Máy tạo rãnh chữ V bằng kim loại, Máy tạo rãnh CNC

Giới thiệu máy phay CNC V

Thiết bị này hoàn toàn là máy CNC V Groover cho tấm kim loại. Nó thông qua

hệ thống CNC tiên tiến và thiết kế sáng tạo với những ưu điểm

độ chính xác xử lý cao, hoạt động đơn giản, không có tiếng ồn, không rung và như vậy.

Nó được sử dụng rộng rãi trong rãnh chữ V kim loại, rãnh chữ U

và xử lý rãnh không đều khác (bao gồm thép không gỉ, nhôm,

tấm nhôm, đồng, sắt, nhựa, gỗ, tấm acrylic và

các tấm đặc biệt khác.). Đặc biệt, nó được áp dụng cho xử lý rãnh chữ V

của tấm kim loại trước khi uốn.

CNC CNC V Groover Mô tả

Máy cắt V này bao gồm giường, dầm, dụng cụ nghỉ ngơi, hệ thống cnc, bộ phận giữ vật liệu khí nén, hệ thống thổi khí nén và làm mát. Nó là một máy tạo rãnh gantrytype.

Giường và dầm là cấu trúc kiểu hộp. Kết cấu thép hàn, ủ lão hóa để loại bỏ căng thẳng. Độ cứng và độ chính xác tốt.

Hành động nghỉ ngơi của công cụ di chuyển tiến và lùi (trục Y1), lên và xuống (trục Z) và tiến và lùi trên phím giữ (trục Y2) đều được điều khiển bởi hệ thống cnc.

Ổ đĩa AC Servo, truyền vít bóng, với độ chính xác cao và độ chính xác vị trí.

Di chuyển trái và phải của chùm tia (trục X) sử dụng ổ đĩa động cơ chuyển đổi tần số ac,

chuyển động truyền với bánh răng và giá đỡ, với tốc độ cao, khả năng tải mạnh mẽ.

Hệ thống giữ khí nén đảm bảo độ chính xác gia công tốt và độ chính xác lặp lại, có thể tự động điều chỉnh độ dày tấm khác nhau

Thiết bị cho ăn phía sau cho máy tạo rãnh V

Carrier Of Blades của CNC CNC

Bàn làm việc và khí nén Giữ cho máy tạo rãnh V

Dữ liệu kỹ thuật của máy tạo rãnh chữ V bằng thép không gỉ 6 mm

Mục 1250/6000 1250/5000
Độ dài cắt 6000mm 5000mm
Chiều rộng cắt 1250mm 1220mm
Độ dày tấm 0,6-4mm 0,6-4mm
Tối đa Cắt nhanh 0-1000mm / giây 0-1000mm / giây
Tối đa Tốc độ trở lại của X Dolly 0-1000mm / giây 0-1000mm / giây
Tốc độ di chuyển trục Y 20 m / phút 20 m / phút
Tốc độ di chuyển trục Z 20 m / phút 20 m / phút
Điều khiển trục X Điều khiển tần số AC, Brand Delta

Trình điều khiển tần số AC

kiểm soát, thương hiệu Delta

Điều khiển trục Y, Z Điều khiển trình điều khiển servo, Thương hiệu Delta

Điều khiển trình điều khiển servo,

Thương hiệu đồng bằng

Hướng dẫn tuyến tính & vít bóng Đài Loan HIWIN Đài Loan HIWIN
Mang SKF SKF
Công suất động cơ trục X 4KW 4KW
Công suất động cơ trục Y / Z 1,5 / 1,0 kw 1,5 / 1,0 kw
Hệ thống điều khiển PLC PLC PLC PLC
Cáp

Cáp chính:

Đức IGUS

Cáp chính:

Đức IGUS

Bước cắt tối đa 15 chu kỳ 15 chu kỳ
Kích thước máy 7600x2350x1550 (mm) 66200x2350x1550 (mm)
Trọng lượng máy 10600kg 9300kg

Phụ kiện kèm theo

  • tấm dự phòng 12 miếng
  • cờ lê allen 1 bộ
  • vít một số mảnh
  • thép tốc độ cao 3 bộ
  • giá đỡ hợp kim
  • hợp kim chèn 12 miếng
  • cảm ứng blcok 1 bộ
  • súng dầu 1 cái
  • Bàn đạp chân 1 miếng
