Hướng dẫn sử dụng hiệu quả cao Máy cắt kim loại Guillotine Tấm cắt kim loại

Hướng dẫn sử dụng hiệu quả cao Máy cắt kim loại Guillotine Tấm cắt kim loại

  • Điểm nổi bật

    máy cắt chém cnc

    ,

    tấm cắt kim loại chém

  • Tên
    máy cắt thép tấm tiêu chuẩn / máy chém thủy lực
  • ứng dụng
    kết cấu thép
  • độ cứng của lưỡi
    HRC 58
  • Sức mạnh của máy
    45KW
  • Chất liệu lưỡi dao
    96Si hoặc 6CrW2si
  • điều chỉnh balde
    hướng dẫn sử dụng bằng tay
  • Nguồn gốc
    WUXI Trung Quốc
  • Hàng hiệu
    WXJQ
  • Chứng nhận
    ISO9001
  • Số mô hình
    QC11Y-20X3200
  • Số lượng đặt hàng tối thiểu
    1 tập
  • chi tiết đóng gói
    pallet sắt và thùng gỗ: 20'GPX1,
  • Thời gian giao hàng
    30 ngày

Hướng dẫn sử dụng hiệu quả cao Máy cắt kim loại Guillotine Tấm cắt kim loại

Hướng dẫn sử dụng hiệu quả cao Máy cắt kim loại Guillotine Tấm cắt kim loại

cung cấp máy chém thủy lực, máy cắt thủy lực, máy cắt thủy lực, máy ép phanh tấm, phanh ép CNC, phanh ép song song, máy uốn



Máy cắt tấm 16x3200mm Giới thiệu

  • Máy cắt tấm guilloine này sử dụng kết cấu hàn thép tấm, có độ bền cao
  • và độ bền tốt.
  • Khung được hàn hoàn toàn bằng các tấm thép, và được xử lý để làm giảm căng thẳng
  • bằng cách ủ.
  • Truyền động thủy lực, trở lại của chùm dao là trơn tru và nhanh chóng bởi xi lanh nitơ.
  • Điều chỉnh di động và kịp thời của khoảng cách lưỡi và giá trị của khoảng cách là
  • chỉ định bằng kỹ thuật số, thuận tiện và nhanh chóng. Được trang bị căn chỉnh ánh sáng, để
  • căn chỉnh khi cắt. Hành trình của chùm dao có thể được điều chỉnh ở chế độ không bước.
  • Hàng rào bảo vệ để đảm bảo an toàn hoạt động.
  • Thiết bị hiển thị kỹ thuật số cho kích thước của máy đo trở lại và thời gian cắt có sẵn.
  • Lưỡi dao đơn hình chữ nhật có tuổi thọ cao với 4 cạnh cắt,
  • chất lượng cao các lưỡi dao crôm cao chất lượng cao D2 chất lượng.
  • Khóa điện châu Âu và Van thủy lực Hệ thống thủy lực tích hợp tiên tiến
  • với độ tin cậy tốt - Được nhập khẩu từ Đức.

Nhân vật máy cắt tấm rộng 3200mm


1. Kết cấu tấm hàn được thông qua, với truyền dẫn thủy lực

và tích lũy trở lại, điển hình của một hoạt động dễ dàng, hiệu suất đáng tin cậy,

và ngoại hình đẹp.
2. Chỉ định bằng chỉ báo được cung cấp để điều chỉnh độ hở của lưỡi cắt,

cho một điều chỉnh tiện dụng và kịp thời.
3. Thiết bị căn chỉnh với thiết bị chiếu sáng và điều khiển để cắt thanh stoke

và để giảm lực cản ma sát.
4. Bóng hỗ trợ vật liệu lăn được cung cấp, để giảm thiểu đuôi cá bằng thanh tấm

và để giảm lực cản ma sát.
5. Nút chặn phía sau được trang bị các thiết bị điều chỉnh điện và điều chỉnh bằng tay,

và thiết bị kỹ thuật số có sẵn để hiển thị nếu kích thước của nút và thời gian cắt
6. Nút chặn phía sau được trang bị hệ thống mã hóa và hiển thị kỹ thuật số,

Vì vậy, vị trí của nút chặn phía sau được hiển thị chính xác hơn, do đó để tiếp tục

tăng cường độ chính xác cắt nếu máy này.

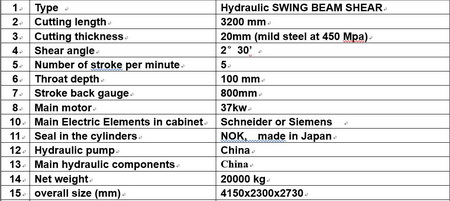

Thông số máy cắt tấm dày 20 mm

Hướng dẫn sử dụng hiệu quả cao Máy cắt kim loại Guillotine Tấm cắt kim loại 0

đặc điểm kỹ thuật cắt tấm hud thủy lực

Thủy lực

cắt chém

mô hình

Cắt

kích thước

(mm)

Cắt

góc

Cắt

con số

(phút -1 )

Đo lại

(mm)

Chủ yếu

xe máy

(KW)

Cân nặng

(Kilôgam)

Nhìn chung

kích thước

(mm)

QC11Y-6X2500 4X2500 0,5 ° -2 ° ≥12 20-600 7,5 5410 3170x1620x2010
QC11Y-6X3200 6X3200 0,5 ° -2 ° ≥9 20-600 7,5 6750 3870x1670x2010
QC11Y-6X4000 6X4000 0,5 ° -2 ° ≥10 20-600 11 8800 4690x1670x2075
QC11Y-8X2500 8X2500 0,5 ° -2 ° ≥11 20-600 11 6245 3170x1640x2000
QC11Y-8X3200 8X3200 0,5 ° -2 ° ≥10 20-600 11 7365 3880x1670x2000
QC12Y-12X2500 12X2500 0,5 ° -2 ° ≥8 20-800 15 8000 3195x1700x2125
QC11Y-12X3200 12X3200 0,5 ° -2 ° ≥8 20-800 18,5 11590 3895x1860x2290
QC11Y-12X4000 12X4000 0,5 ° -2,5 ° ≥8 20-800 22 14000 4800x2100x2460
QC11Y-16X2500 16X2500 0,5 ° -3 ° ≥7 20-800 22 10800 3235x1950x2345
QC11Y-16X3200 16X3200 0,5 ° -2,5 ° ≥7 20-800 22 13150 3925x2000x2350
QC11Y-20X3200 20X3200 0,5 ° -2,5 ° ≥6 20-1000 30 18000 4005x2250x2470
QC11Y-20X2500 20X2500 0,5 ° -3 ° ≥6 20-1000 30 14800 3355x2220x2470
QC11Y-25X2500 8X4000 0,5 ° -3 ° ≥5 20-1000 45 22100 3975x2400x2210
QC11Y-8X6000 8X6000 0,5 ° -2 ° ≥7 20-800 22 23850 7315x2435x2965

Thiết bị Stanrdard

  • Cung cấp trục X trở lại
  • Vít bi & thanh đánh bóng vá»›i Ä‘á»™ chính xác 0,05mm.
  • Cánh tay vuông và cánh tay há»— trợ phía trÆ°á»›c
  • Van thủy lá»±c Ý ATOS
  • Đầu nối ống EMB của Đức
  • Động cÆ¡ chính Đức
  • Tele mecanique / Schneider Electrics
  • Bảo vệ quá tải thủy lá»±c & Ä‘iện
  • Đường cắt chiếu sáng và dây để cắt đường bóng
  • Lưỡi trên cùng vá»›i hai lưỡi cắt và lưỡi cắt dÆ°á»›i có bốn cạnh cắt. (6CrW2Si)

Dịch vụ sau bán

Đảm bảo chất lượng: 2 năm

Chúng tôi có thể cung cấp hướng dẫn bằng video và các kỹ sư dịch vụ ở nước ngoài.

Và nếu có bất cứ điều gì sai với máy sau khi bảo hành, chúng tôi có thể cung cấp cho bạn các phụ kiện của máy với giá thành.
