Máy cắt tấm thủy lực NC chém

Máy cắt tấm thủy lực NC chém

  • Điểm nổi bật

    cắt kim loại chém

    ,

    cắt kim loại chém

  • Hệ thống điều khiển
    Hệ thống điều khiển DLELM
  • Tên
    NC chém thủy lực / cắt chém thủy lực
  • ứng dụng
    tấm kim loại
  • lực cắt
    25Mpa
  • Trọng lượng
    6300kg
  • góc cắt
    0,5-2 độ
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    WXJQ
  • Chứng nhận
    ISO9001
  • Số mô hình
    QC12K-6X3200
  • Số lượng đặt hàng tối thiểu
    1 tập
  • chi tiết đóng gói
    pallet sắt và hộp đựng bằng gỗ :, 40'HQx1
  • Thời gian giao hàng
    30 ngày

Máy cắt tấm thủy lực NC chém

  • Máy cắt tấm thủy lực NC chém
  • Máy cắt tấm thủy lực NC chém
  • Máy cắt tấm thủy lực NC chém
Nhận giá Liên hệ với bây giờ
Điện NC Cắt chém thủy lực cắt tấm Mahine

xuất khẩu máy chém thủy lực, máy cắt thủy lực, máy cắt thủy lực, máy ép phanh tấm, phanh ép CNC, phanh ép song song, máy uốn

Đặc tính

  1. máy chém với thiết kế theo phong cách châu Âu, được sắp xếp hợp lý
  2. Khung của máy cắt Làm giảm ứng suất bên trong của các chi tiết hàn bằng cách ủ, ổn định tốt
  3. Thân của tấm cắt Loại bỏ rỉ sét bằng cát nổ và phủ sơn chống rỉ
  4. Các khung, bề mặt lắp ráp và các lỗ kết nối được gia công sau quá trình hàn, tối đa 60 'trong một lần chạy.
  5. Thiết kế của khung máy cắt tấm là một phần quan trọng của bất kỳ máy nào liên quan đến khả năng sản xuất các bộ phận chính xác trong một thời gian dài.
  6. máy cắt sử dụng để cắt thép nhẹ, thép không gỉ và tấm nhôm trong một số ngành công nghiệp.

Tính năng kỹ thuật:

1 Kiểu Máy chém thủy lực CNC
2 Độ dài cắt 3200 mm
3 Độ dày cắt 6 mm (thép nhẹ ở 450 Mpa)
4 Góc cắt 1 ° 30 '
5 Số lần đột quỵ mỗi phút 14
6 Họng sâu 150 mm
7 Hệ thống điều khiển Hệ thống DAC-310 Hà Lan
số 8 Trục điều khiển X đo trở lại và khoảng cách lưỡi
9 động cơ servo YASKWA Nhật Bản
10 Vít đo trở lại Vít bóng
11 Máy đo đột quỵ 20-600mm
12 Động cơ chính 7,5kw
13 Các yếu tố điện chính trong tủ Schneider hoặc Siemens
14 Con dấu trong xi lanh NOK, sản xuất tại Nhật Bản
15 Bơm thủy lực Trung Quốc
16 Thành phần thủy lực chính Trung Quốc
17 Khối lượng tịnh 9000 kg
18 kích thước tổng thể (mm) 3870x1610x2010
19 Đóng gói: Pallet sắt có nắp che mưa
20 Ngày giao hàng 25 ngày làm việc

Máy cắt chính xác

1. độ chính xác hình học

2. cắt trước

mục để thử nghiệm phác họa

cắt

độ dày

lòng khoan dung đo lường thực tế

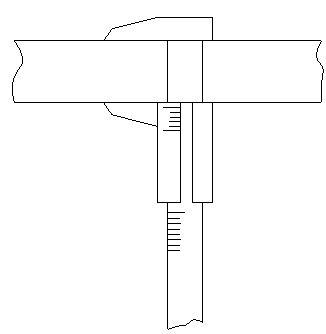

tính đồng nhất của khe hở lưỡi

Máy cắt tấm thủy lực NC chém 0

 6 mm 0,06mm 0,05mm
song song giữa cạnh của lưỡi dưới và backgauge

Máy cắt tấm thủy lực NC chém 0

 0,20 mm (chiều dài hơn 1000) 0,15mm / m
mục để thử nghiệm phác họa lòng khoan dung đo lường thực tế

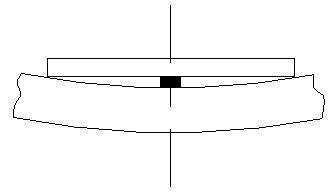

độ thẳng của mẫu thử

Máy cắt tấm thủy lực NC chém 0

0,45mm

(dài hơn 1000)

0,25mm / m
độ song song của mẫu thử

Máy cắt tấm thủy lực NC chém 0

0,30mm

(dài hơn 1000)

0,15mm / m

Hệ thống điện cắt thủy lực và khóa liên động an toàn

  • Linh kiện Ä‘iện được nhập khẩu hoặc từ liên doanh Trung-nÆ°á»›c ngoài, theo tiêu chuẩn quốc tế, an toàn đáng tin cậy, tuổi thọ cao, khả năng chống nhiá»…u tốt, a
  • Ä‘Æ¡n vị bức xạ được trang bị trong tủ Ä‘iện.
  • Hàng rào bảo vệ và khóa liên Ä‘á»™ng an toàn để đảm bảo an toàn vận hành. Có má»™t
  • chuyển đổi bàn đạp má»™t tay di chuyển, dá»… dàng để hoạt Ä‘á»™ng.
  • Máy được chứng nhận CE của Liên minh Châu Âu và chứng nhận hệ thống chất lượng ISO

Máy đo lùi CNC (trục X) và hỗ trợ khí nén

  1. Độ hở của thước đo trục X được điều khiển bởi CybTouch 6, đảm bảo độ chính xác cắt cao hơn, Backgauge với vít bóng và đường ray dẫn hướng tùy chọn,
  2. hành trình tối đa của backgauge có thể nhận ra 500mm.
  3. Thanh backgauge xoay với chùm trên cùng để ngăn vật liệu bị kẹt
  4. Xi lanh holddown mạnh mẽ để tránh trượt tấm trong khi cắt
  5. kéo cắt trang bị hỗ trợ khí nén, nó tránh tấm mỏng rơi xuống trong khi
  6. cắt để có được phôi chất lượng tốt hơn.

Đóng gói và vận chuyển:

  • Đóng gói Ä‘i biển, màng nhá»±a và pallet iorn
  • Bao bì tùy chọn: Vỏ gá»—
  • Cảng bốc hàng: Thượng Hải hoặc Ninh Ba
  • vận chuyển máy bằng đường biển hoặc đường sắt
  • Dịch vụ kỹ thuật trọn đời.
  • Bảo hành: 24 tháng
  • Kỹ sÆ° có sẵn để phục vụ máy móc ở nÆ°á»›c ngoài.

Vận chuyển tài liệu:

1. Hướng dẫn vận hành (sơ đồ thủy lực, sơ đồ điện)

2. Kế hoạch nền tảng

3. Chứng nhận chất lượng

4. Danh sách đóng gói

5. Hóa đơn thương mại

6. Giấy chứng nhận xuất xứ

tải tài liệu tại đây

chém thủy lực shear.pdf
