4000m Long CNC Tandem Press Brake Machine Tool Single V Bottom Die Bend 5mm Bảng

Máy phanh nén là gì:

và tôi cung cấp cho bạn một tổng quan chi tiết hơn về máy nén phanh:
Một phanh báo chí là một loại công cụ máy chế biến kim loại được sử dụng để uốn cong kim loại hoặc các vật liệu khác.

Nó bao gồm một die dưới tĩnh (hoặc giường) và một die trên di động (hoặc ram) áp dụng lực để uốn cong vật liệu

vào hình dạng mong muốn.
Các thành phần chính của máy phanh nén bao gồm:
Khung: Khung hạng nặng cung cấp hỗ trợ cấu trúc cho máy.
Ram: Chiếc đệm trên có thể di chuyển áp dụng lực uốn cong.
Căn: Màn đáy tĩnh hỗ trợ mảnh làm việc trong khi uốn cong.
Backgauge: Các điểm dừng có thể điều chỉnh để định vị chính xác mảnh làm việc cho mỗi đường cong.
Công cụ: Các matrix hoặc công cụ có thể thay đổi để tạo ra hồ sơ uốn cong mong muốn.
Điều khiển: Giao diện lập trình và kiểm soát quá trình uốn cong, thường có khả năng CNC.

cung cấp chất lượng cao CNC máy bơm máy bơm thủy lực và máy bơm thủy lực

Cân lưới FAGO trên máy phanh CNC:

Các sợi dây thừng Grating thường được sử dụng trong các hệ thống servo vòng kín của máy công cụ CNC nén phanh,

có thể được sử dụng để phát hiện dịch chuyển tuyến tính hoặc dịch chuyển góc.

có đặc điểm phạm vi phát hiện lớn, độ chính xác phát hiện cao và phản ứng nhanh.

 Nguyên tắc máy phanh CNC Tandem Press:

Chọn hai WE67K- loạt CNC bấm phanh với các thông số kỹ thuật tương tự, và cấu hình hai máy

Thiết bị đồng bộ hóa liên kết. Liên kết của hai máy công cụ có thể xử lý các mảnh làm việc cực kỳ dài và dày.

Hai máy công cụ cũng có thể được sử dụng riêng biệt cùng một lúc, cải thiện hiệu quả sản xuất và tiết kiệm

Thiết bị với cơ chế bù đắp lệch độ.

Động cơ trượt phía trên và vị trí khung giữ phía sau

điều chỉnh nhanh bằng động cơ, điều chỉnh bằng tay, màn hình điều khiển số điện tử, WE67K- loại điện thủy lực

Máy nghiêng servo CNC có thể được kết nối bởi nhiều máy.

được sử dụng để sử dụng tương tác các tấm dài và dày và các mảnh làm việc dài và ngắn.

với cùng một áp suất, nó có lợi thế giá rõ ràng dưới cùng một cấu hình, có thể tiết kiệm chi phí sử dụng

cho khách hàng.

Công cụ máy nướng bếp CNC


Máy cong tấm CNC Chất tính
Máy phanh bấm Synchro sử dụng hệ thống thủy lực tiên tiến (Bosch-Rexroth hoặc
Hoerbiger) và điện tử (Telemecanique, Merlin Gerin Legrand, Siemens)
Các Press Brake Frame là một
Xây dựng thép đơn khối hàn, giảm căng sau khi hàn và gia công
mà không cần định vị lại để đảm bảo độ chính xác của máy, tất cả trong tất cả, đảm bảo tối thiểu
lệch trong khi uốn cong
Piston là thép đúc, mài chính xác và micropolished trong thời gian dài
đời sống sản xuất. phanh bấm đồng bộ là một downstroking hai xi-lanh
phanh ép thủy lực (Xiện Y1 ∼ Y2) và bao gồm những phần sau:

Các yếu tố chính cho phanh bấm tandem CNC:
1. Phù hợp với CE bao gồm các bộ bảo vệ ánh sáng AKAS
2. Đồng bộ hóa chùm thông qua cân tuyến tính và van tỷ lệ
3Delem góc điều khiển chương trình hoặc hệ thống ESA
4. trục Y1 + Y2 + X như tiêu chuẩn, tự động lập chỉ mục trục khi khởi động
5. Hệ thống (European) Nắp công cụ trên và dưới
6. Công cụ đầu cổ ngỗng cứng và công cụ đáy 4-V-die
7. Động cơ servo điều khiển gauge trở lại trên vít quả bóng (= trục X)
8. Bàn crooning / Top clamping với anti deflection wedges
8. bên và phía sau bảo vệ an toàn và an toàn nút khóa

Thiết bị tùy chọn cho phanh máy nén thủy lực CNC 100t:
1. Điều khiển các trục bổ sung như X1, X2, R1, R2, Z1 và Z2
2Delem 65, 66, 69 và Cybelec 80, 1200, Modeva Series
3- Rõ hơn lỗ hổng cổ họng, mở rộng ánh sáng ban ngày...
4. Nhanh tay hoặc thủy lực Top công cụ kẹp
5- Thêm bộ đệm ngón tay
6Hệ thống bôi trơn động cơ trung tâm

Phụ kiện đính kèm cho máy phanh nén:

• Hỗ trợ cánh tay phía trước, 3 miếng
• Chốt neo, 4 miếng
• Hạt, vài miếng.
• Máy giặt, vài mảnh
• súng dầu, 1 mảnh
• Đạp chân 1 miếng

Đấm trên và chết dưới cho phanh ép thủy lực:

• Đấm trên tiêu chuẩn, nó có thể cắt dài đến 500mm hoặc tùy chỉnh.
• Biên của đâm là HCR 45-50 sau khi xử lý nhiệt
• sử dụng kẹp nhanh với sự đào tẩu vương miện để giữ đấm.
• Multi Vee chết đáy để uốn cong tấm dày khác nhau.
• Các die dưới cùng là HB190-260 sau khi xử lý nhiệt.

Servo Press Brakes = Tiết kiệm năng lượng = Máy phanh máy CNC
Dây ép điện thủy lực
5 đến 14+ Trục CNC • 110, 150, 195 Tonnages • 8' đến 10' chiều dài uốn cong
Servo Hydraulic Press Brakes của chúng tôi là những bộ uốn cong kim loại hiệu quả mạnh mẽ với mức tiêu thụ năng lượng thấp hơn đến 66%

trong stand by và sử dụng năng lượng thấp hơn 44% trong chu kỳ uốn cong.

được cung cấp bởi động cơ "điện" AC Servo điều khiển dầu thủy lực "theo yêu cầu" phù hợp với máy bơm tốc độ biến động.

Servo bấm phanh của chúng tôi đạt được một chi phí thấp hơn đáng kể cho mỗi bộ phận bằng cách sử dụng tiên tiến cao tinh vi của chúng tôi

Công nghệ đồng bộ hóa các lực mạnh mẽ của điện tử, điện năng và thủy lực chỉ khi cần thiết.

Bạn sẽ không tìm thấy một yên tĩnh hơn, tiết kiệm năng lượng hơn hoặc chính xác hơn áp phanh ở bất cứ nơi nào.

tải xuống tài liệu ở đây
Máy phanh máy ép thủy lực CNC.pdf

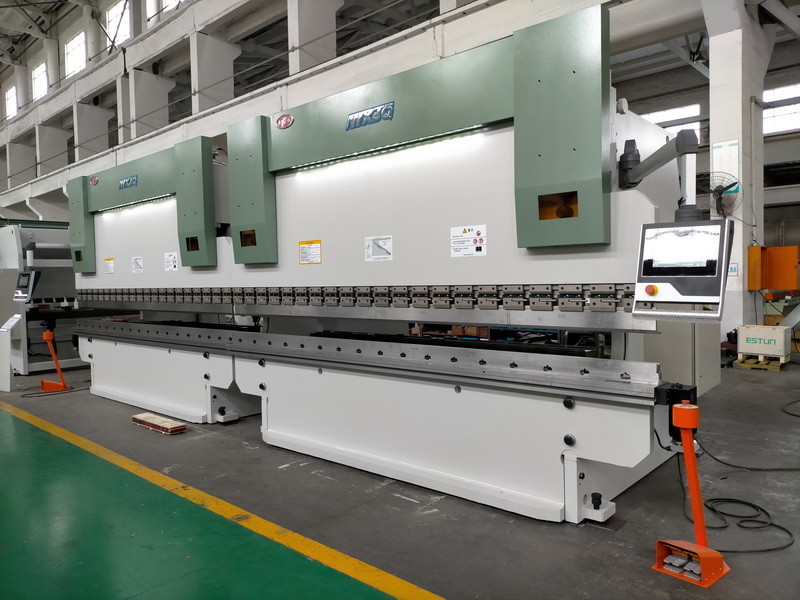

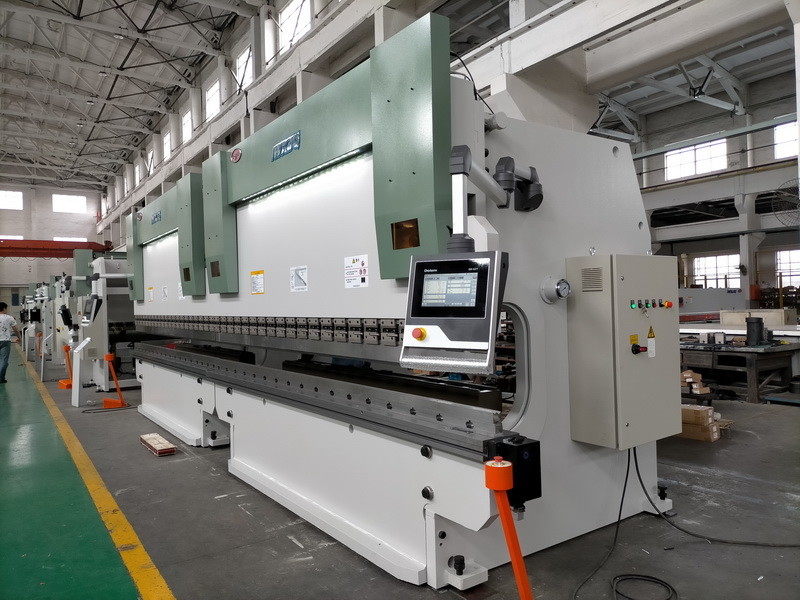

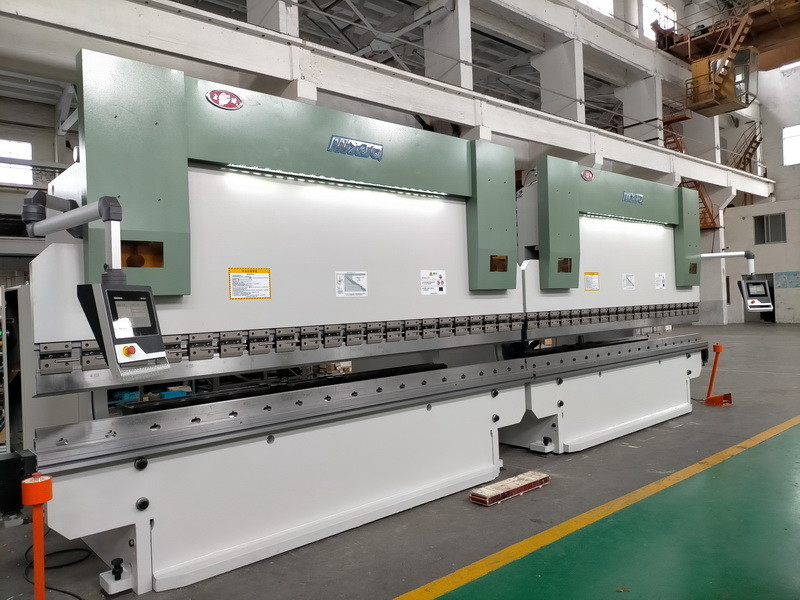

hình ảnh cho phanh máy nén thủy lực CNC:
